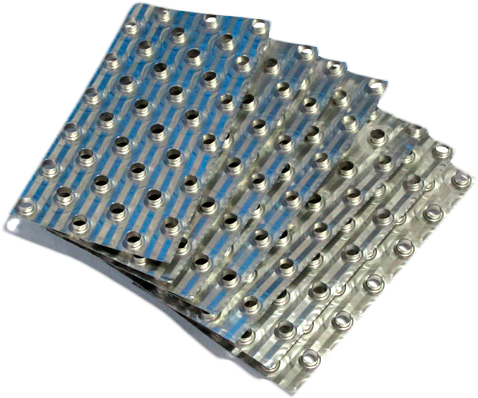

Модельный ряд пластин

Модельный ряд пластин Varmann

Геометрия пластины “H”

Теплообменники Varmann. Геометрия пластины “H”

  • Номинальный диаметр трубы - Ø 9,52 мм (3/8")
  • Расположение труб в пластине - шахматное
  • Расстояние между трубами - 25 мм
  • Расстояние между рядами - 21,6 мм
  • Материал труб - медь, сталь, алюминий
  • Материал пластин - алюминий, медь
  • Материал рамы теплообменника - сталь, оцинкованная сталь, нержавеющая сталь, алюминий
  • Тип ламелей - с гофрированным краем
  • Шаг оребрения - 1,8 .. 6,25

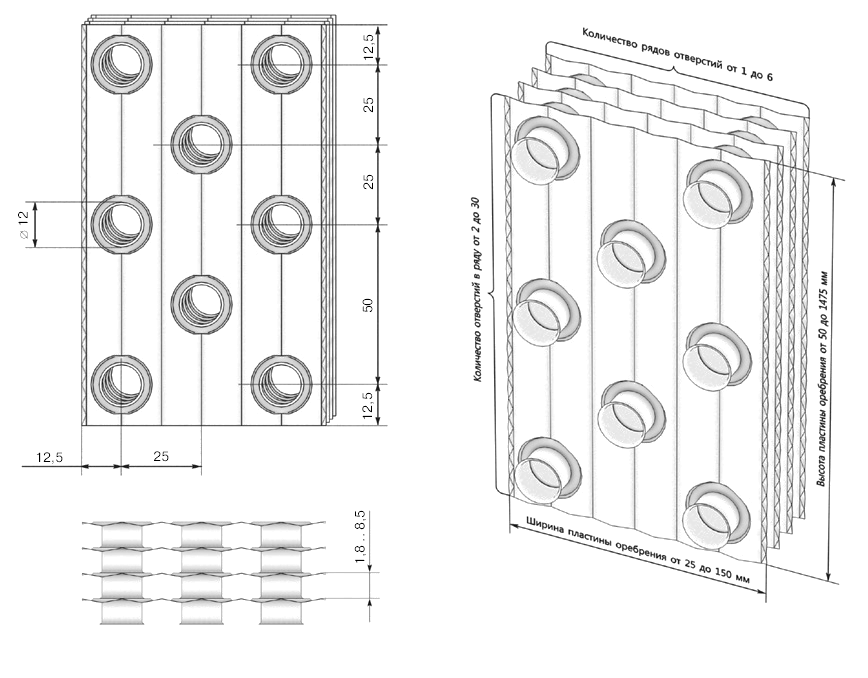

Геометрия пластины “М”

Теплообменники Varmann.  Геометрия пластины “М”

  • Номинальный диаметр трубы - Ø 12,0 мм
  • Расположение труб в пластине - шахматное
  • Расстояние между трубами - 50 мм
  • Расстояние между рядами - 25 мм
  • Материал труб - медь, сталь, алюминий
  • Материал пластин - алюминий, медь
  • Материал рамы теплообменника - сталь, оцинкованная сталь, нержавеющая сталь, алюминий
  • Тип ламелей - с гофрированным краем
  • Шаг оребрения - 1,8 .. 8,5

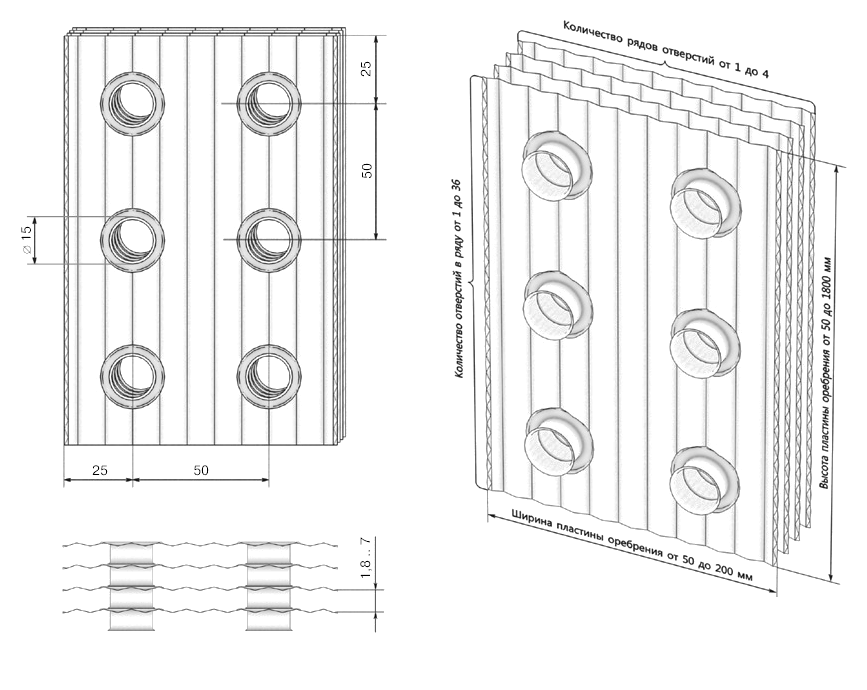

Геометрия пластины “L”

Теплообменники Varmann. Геометрия пластины “L”

  • Номинальный диаметр трубы - Ø 15,0 мм
  • Расположение труб в пластине - коридорное
  • Расстояние между трубами - 50 мм
  • Расстояние между рядами - 50 мм
  • Материал труб - медь, сталь, алюминий
  • Материал пластин - алюминий, медь
  • Материал рамы теплообменника - сталь, оцинкованная сталь, нержавеющая сталь, алюминий
  • Тип ламелей - с гофрированным краем
  • Шаг оребрения - 1,8 .. 7
