Схемы калорифера и испарителя

Схемы калорифера и испарителя

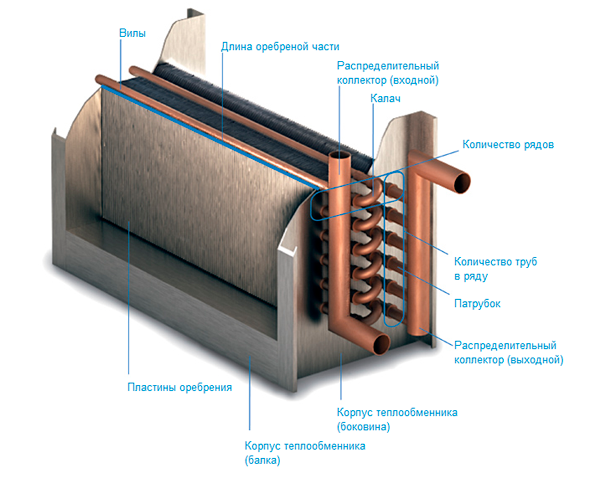

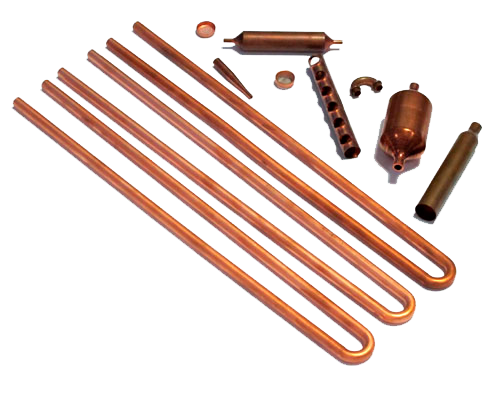

Схема калорифера

Калориферы (воздухонагреватели) предназначены для нагрева воздуха в системах кондиционирования, вентиляции, воздушного отопления. Теплоноситель через входной коллектор распределяется по змеевикам теплообменника и, циркулируя, через пластины оребрения отдает тепло воздуху. В качестве теплоносителя может быть горячая или холодная вода, этилен- или пропиленовые смеси.

Схема калорифераВилы

Труба запрессованная в пластины оребрения теплообменника с U-образным загибом, по которой движется теплоноситель или хладагент.

Длина оребреной части

Общая длина теплового пакета между боковинами корпуса теплообменника, через который проходит поток воздуха. Длина определяется количеством пластин оребрения и шагом между ними (высотой шейки пластины)

Распределительный коллектор (входной)

Коллектор предназначен для равномерного распределения потока теплоносителя или хладагента во все змеевики теплообменника. Может быть изготовлен из стали, меди, алюминия, латуни. Комплектуется сливным и воздухоотводным клапаном. Диаметр коллектора определяется мощностью теплообменника , расходом теплоносителя или хладагента, а также его агрегатным состоянием. Коллектор может быть окрашен порошковой эмалью или нитрокраской.

Калач

U-образная труба, разворачивающая поток теплоносителя или хладагента.

Количество рядов

Количество рядов труб теплообменника, определяющее ширину пластины оребрения.

Количество труб в ряду

Количество труб в ряду теплообменника, определяющее высоту пластины оребрения.

Патрубок

Патрубок, соединяющий трубу теплообменника с коллектором.

Распределительный коллектор (выходной)

Коллектор предназначен для равномерного распределения потока теплоносителя или хладагента во все змеевики теплообменника. Может быть изготовлен из стали, меди, алюминия, латуни. Комплектуется сливным и воздухоотводным клапаном. Диаметр коллектора определяется мощностью теплообменника , расходом теплоносителя или хладагента, а также его агрегатным состоянием. Коллектор может быть окрашен порошковой эмалью или нитрокраской.

Корпус теплообменника (боковина)

Правая и левая части корпуса теплообменника, которые крепятся к балкам заклепочным, болтовым или сварным соединениями. В боковинах размещаются отверстия в соответствии с геометрией пластины для прохода труб. Боковины могут быть выполнены из стали, нержавеющей стали, алюминия. Конструкция фланцев корпуса разрабатывается индивидуально для каждого заказчика. Корпус может быть окрашен порошковой краской.

Корпус теплообменника (балка)

Верхняя и нижняя части корпуса теплообменника, которые крепятся к боковым частям заклепочным, болтовым или сварным соединениями. В нижней балке в зависимости от конструкции и назначения теплообменника размещается дренажная ванна со сливным штуцером. Балки могут быть выполнены из стали, нержавеющей стали, алюминия. Конструкция фланцев корпуса разрабатывается индивидуально для каждого заказчика. Корпус может быть окрашен порошковой краской.

Пластины оребрения

 Пластины, штампованные из алюминиевой или медной фольги с гофрированным краем, с волнообразной поверхностью, для увеличения площади контакта с воздухом и турбулентной составляющей пограничного слоя. В пластинах пробиваются отверстия для труб с геометрией определяющий тип теплообменника, с вытянутым воротничком, который определяет шаг оребрения, а также отверстия для ТЭН при необходимости.

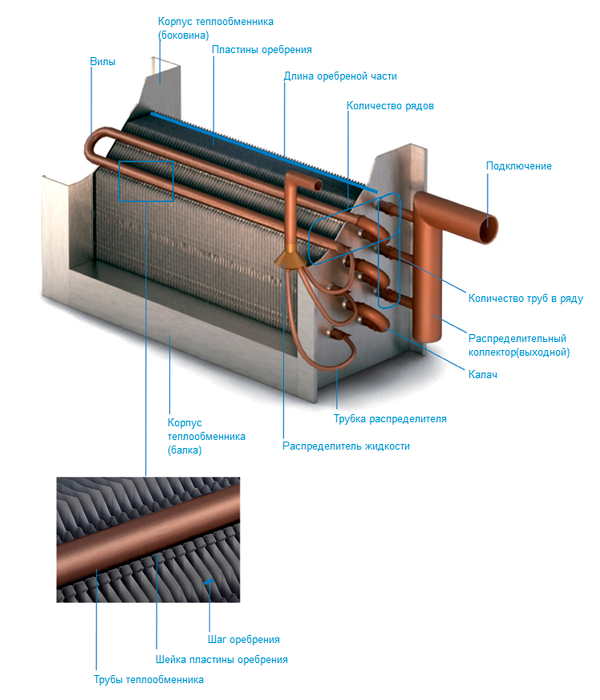

Схема испарителя

Схема испарителяКалориферы (воздухонагреватели) предназначены для нагрева воздуха в системах кондиционирования, вентиляции, воздушного отопления. Теплоноситель через входной коллектор распределяется по змеевикам теплообменника и, циркулируя, через пластины оребрения отдает тепло воздуху. В качестве теплоносителя может быть горячая или холодная вода, этилен- или пропиленовые смеси.

Вилы

Труба запрессованная в пластины оребрения теплообменника с U-образным загибом, по которой движется хладагент.

Корпус теплообменника (боковина)

Правая и левая части корпуса теплообменника, которые крепятся к балкам заклепочным, болтовым или сварным соединениями. В боковинах размещаются отверстия в соответствии с геометрией пластины для прохода труб. Боковины могут быть выполнены из стали, нержавеющей стали, алюминия. Конструкция фланцев корпуса разрабатывается индивидуально для каждого заказчика. Корпус может быть окрашен порошковой краской.

Пластины оребрения

Пластины, штампованные из алюминиевой или медной фольги с гофрированным краем, с волнообразной поверхностью, для увеличения площади контакта с воздухом и турбулентной составляющей пограничного слоя. В пластинах  пробиваются отверстия для труб с геометрией определяющий тип теплообменника, с вытянутым воротничком, который определяет шаг оребрения, а также отверстия для ТЭН при необходимости размораживания теплообменника.

Длина оребреной части

Общая длина теплового пакета между боковинами корпуса теплообменника, через который проходит поток воздуха. Длина определяется количеством пластин оребрения и шагом между ними (высотой шейки пластины).

Количество рядов

Количество рядов труб теплообменника, определяющее ширину пластины оребрения.

Подключение

Подключение теплообменника с системе холодоснабжения осуществляется через фланцевое (стандартное Гост, DIN, по чертежам заказчика) соединение, стальной либо латунный резьбовой ниппель, патрубок под пайку или под приварку.

Количество труб в ряду

Количество труб в ряду теплообменника, определяющее высоту пластины оребрения.Количество труб в ряду

Распределительный коллектор(выходной)

Коллектор предназначен для равномерного распределения потока теплоносителя или хладагента во все змеевики теплообменника. Может быть изготовлен из стали, меди, алюминия, латуни. Комплектуется сливным и воздухоотводным клапаном. Диаметр коллектора определяется мощностью теплообменника , расходом теплоносителя или хладагента, а также его агрегатным состоянием. Коллектор может быть окрашен порошковой эмалью или нитрокраской.

Калач

U-образная труба, разворачивающая поток теплоносителя или хладагента.

Трубка распределителя

Капиллярные трубки, по которым раздается хладагент в парожидкостной фазе в змеевики теплообменника.

Распределитель жидкости

Равномерно распределяет входящий в теплообменник хладагент в парожидкостной фазе по змеевикам.

Корпус теплообменника (балка)

Верхняя и нижняя части корпуса теплообменника, которые крепятся к боковым частям заклепочным, болтовым или сварным соединениями. В нижней балке в зависимости от конструкции и назначения теплообменника размещается дренажная ванна со сливным штуцером. Балки могут быть выполнены из стали, нержавеющей стали, алюминия. Конструкция фланцев корпуса разрабатывается индивидуально для каждого заказчика. Корпус может быть окрашен порошковой краской.

Шаг оребрения

Расстояние между двумя пластинами оребрения теплообменника. Определяется высотой шейки пластины. Шаг оребрения определяется назначением и конструктивными особенностями теплообменника.

Шейка пластины оребрения

Вытягивается на специальном прессе заданного размера. Определяет шаг оребрения теплообменника.

Трубы теплообменника

Изготавливается из меди, запрессовывается дорнованием в пластины оребрения теплообменника на специальном прессе.
