Конструктивные особенности

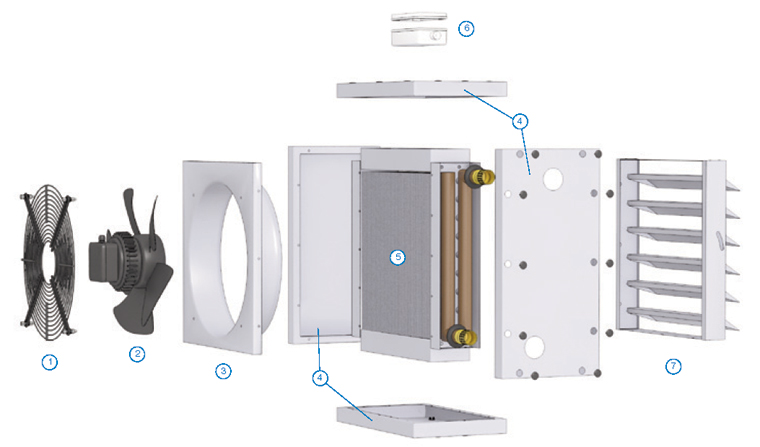

Конструктивные особенности тепловентилятора VH

1 .Решетка вентилятора
2.Осевой вентилятор

с серповидной крыльчаткой с пониженными шумовыми характеристиками, с двигателем влагозащитного исполнения со встроенной защитой от перегрева, напряжение питания 220В;

3.Задняя панель с соплом

из оцинкованной стали, окрашены порошковым напылением в серый металлик;

4.Боковые панели корпуса

из оцинкованной стали, окрашены порошковым напылением в серый металлик;

5.Теплообменник

из медной трубы с алюминиевым пластинчатым оребрением, подключение ВР;

6. Микропроцессорный блок регулятора

позволяет плавно изменять скорость вращения вентилятора и управляет сервоприводом, с выполненным электромонтажом, возможностью подключения настенного регулятора VARtronic, к системе "умный дом";

7. Воздухораздающий модуль

- индукционные жалюзи
- односторонние жалюзи (показаны на рисунке)
- двухсторонние жалюзи
- четырехсторонние жалюзи
- cопловой модуль в виде конуса
- косой cопловой модуль
- прямой cопловой модуль


Типы воздухораздающих модулей тепловентиляторов Varmann VH

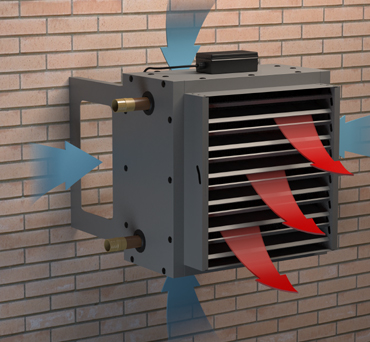

Индукционные жалюзи Varmann VHLI

Индукционные жалюзи Varmann VHLI

Благодаря специальной конструкции жалюзи происходит распределение выходящего из теплообменника тепловентилятора струи теплого воздуха на отдельные потоки. Осуществляется всасывание вторичного холодного воздуха из помещения непосредственно между струй теплого воздуха. Благодаря этому происходит снижение температуры основного потока теплого воздуха. Такое понижение температуры уменьшает напор струи теплого воздуха и увеличивает дальность ее выброса. Тем самым решаются проблемы аккумулирования тепла в верхней части помещения, необходимости повышения скорости потока воздуха с увеличением шумовых характеристик тепловентилятора, равномерности распределения температур. Поток можно направлять в нужную сторону как вручную, так и сервоприводом.

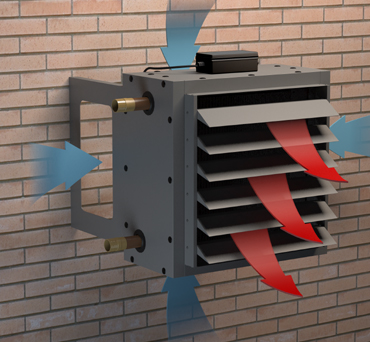

Односторонние жалюзи VHLS

Односторонние жалюзи VHLS

Традиционные жалюзи с односторонней раздачей воздуха применяются при эксплуатации тепловентилятора в вертикальном положении. Применяются в качестве удешевленного варианта исполнения тепловентилятора. Используется, когда значение градиента температуры воздуха значение не имеет. При этом дальность выброса струи значительно меньше, чем у тепловентилятора индукционными жалюзи.

Двухсторонние жалюзи VHLT

Двухсторонние жалюзи VHLT

Традиционные жалюзи с односторонней раздачей воздуха применяются при эксплуатации тепловентилятора в вертикальном положении. Применяются в качестве удешевленного варианта исполнения тепловентилятора. Используется, когда значение градиента температуры воздуха значение не имеет. При этом дальность выброса струи значительно меньше, чем у тепловентилятора индукционными жалюзи.

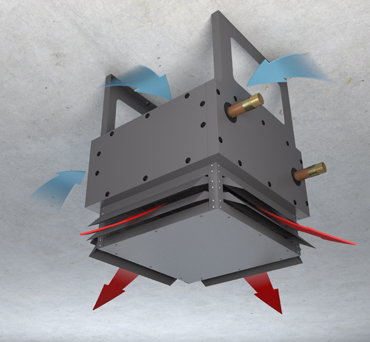

Четырехсторонние жалюзи VHLF

Четырехсторонние жалюзи VHLF

Четырехсторонний воздухораспределительный модуль предназначен для эксплуатации тепловентилятора в горизонтальном положении на небольшой высоте от уровня пола (до 3 м). Благодаря большой дальности струи выходящего теплого воздуха тепловентилятор может охватить достаточно большие площади обогрева.

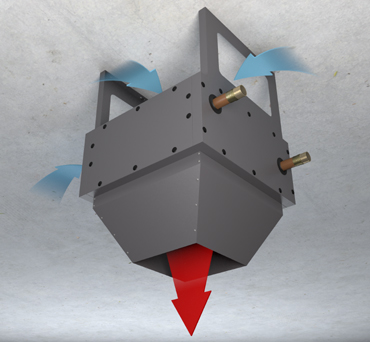

Сопловой модуль в виде конуса VHNC

Сопловой модуль в виде конуса VHNC

Сопловой модуль в виде конуса VHNC. Конструкция воздухораспределительного модуля выполнена в виде сопла. Такой конусообразный воздухораспределитель используется для увеличения дальности выброса потока теплого воздуха при горизонтальной установке тепловентилятора и предназначен для тепловентиляторов, которые монтируются на большой высоте (до 10 метров) от уровня пола.

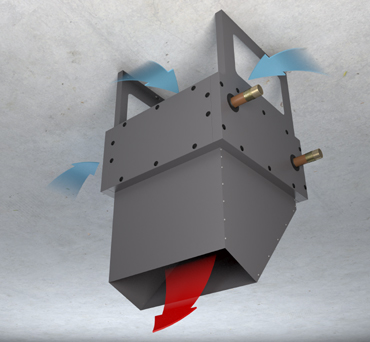

Косой и прямой сопловой модуль VHNS

Косой и прямой сопловой модуль VHNS

Воздухораспределительный модуль в виде косого и прямого сопла предназначен для использования тепловентилятора в качестве воздушной завесы у входных дверей промышленных зданий. Создает плотный тепловой поток с уклоном в сторону дверного проема для предотвращения низходящего потока воздуха. Может размещаться на высоте (до 10 м) от уровня пола.

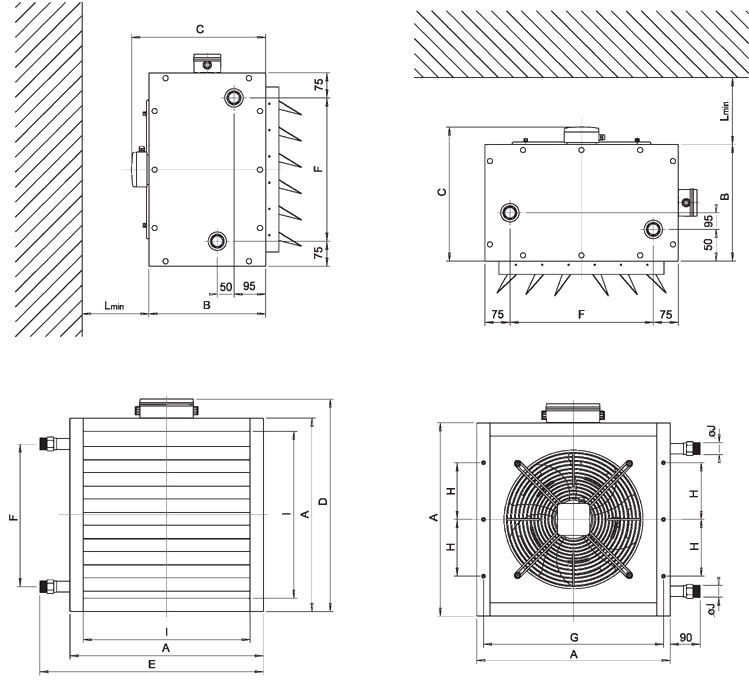

Габаритные размеры тепловентиляторов Varmann VH

Габаритные размеры тепловентиляторов Varmann VH


A

B

C

D

E

F

G

H

I

J

Lmin

VH 400

480

300

355

535

570

330

440

120

400

3/4 ''

250

VH 500

580

350

405

635

670

430

540

170

500

3/4 ''

250

VH 600

680

350

405

735

770

530

640

220

600

1 ''

350

VH 700

780

350

405

835

870

630

740

270

700

1 ''

350
