Varmann Velum

Модельный ряд потолочных панелей Velum определяется семью типоразмерами по монтажной ширине панели: 300,
450, 600, 750, 900, 1050, 1200. Панель состоит из алюминиевого профиля шириной 150 мм, соединяющихся друг с  другом паз в паз. Панели соединяются друг за другом в модульную систему, которая может достигать длиной до 120 метров. Длина панели может быть любой длины до 6 метров в цельном исполнении и ограничена транспортными габаритными размерами, при этом может быть заказана любая длина цельной панели. Например, если необходима система панелей длиной 19 метров, то она будет состоять из 4 панелей длиной 4750 мм. Панели соединяются друг с другом резьбовыми фитингами или по средствам пайки. Места соединения закрываются декоративными вставками.
В зависимости от подключения и движения тепло-холодоносителя панели комплектуются распределительными коллекторами с резьбовым подключением HP1” и воздухоотводными клапанами. Модульная система позволяет экономить на монтаже панелей до 20%.

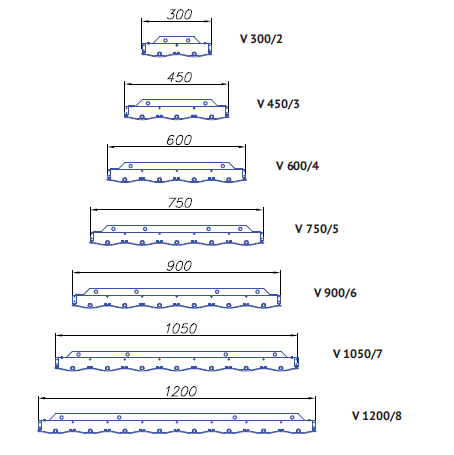

Модельный ряд Varmann Velum

подробнее...


Система отопления Velum имеет более равномерный прогрев по всей площади, так как основой отопительной панели является алюминевый профиль, как наилучший проводник тепла теплопроводностью 209 Вт/(м*К), в отличие  от стального листа с теплопроводностью 47 Вт/(м*К). При этом, толщина алюминиевой панели больше, чем стального листа.

Использование запрессованой по всей длине панели медной трубы гарантирует высокую стойкость к коррозии и долговечность в эксплуатации.

Панели могут быть окрашены в любой цвет по палитре RAL.

Удобство монтажа с использованием быстроразъёмного соединения 3/4" при соединении панелей более 6 метров в систему.

Возможен заказ панелей любой длины без дополнительной наценки - цена рассчитывается пропорционально длине.


Конструктивные особенности

Отопительные панели Velum изготавливаются из алюминиевого профиля сечением “волна” с запрессованными медными трубами по всей длине панели. Для теплоизоляциии верхней части панели используются фольгированные маты из базальтового волокна.


Устройство потолочной отопительной панели Velum


Потолочная отопительная панель изготавливается из алюминиевых панелей в виде волнообразного профиля, которые являются излучающим экраном. Медные трубы запрессовываются внутри алюминиевой панели с высокой посадкой, которая гарантирует максимальную теплопередачу от медной трубы к панели. Коллекторы изготавливаются из трубы диаметром 35 мм и оснащены резьбовыми подключениями и воздухоотводными клапанами. При сборке готовой панели  алюминиевые профили соединяются паз в паз, что позволяет размещать оси повеса на расстоянии до 3 метров без прогибов и нестабильности конструкции. Боковые отбортовки из оцинкованной стали, покрашенные в цвет панели  увеличивают жесткость и определяют место для укладки и крепления теплоизоляционного материала, который укладывается в панель сверху и для направления всего потока излучения вниз и поглощения шума.

Теплоизоляционный материал имеет толщину 50 мм с плотностью 25 кг/m3 фольгированная сверху, λ = 0,04 Вт/ мК.

подробнее...

  • алюминиевые панели с запрессоваными медными трубками и утеплителем фольгированной базальтовой ватой, окрашенные цвет по RAL, с комплектом предустановленных фитингов для соединения, если длина панели более 6 метров;
  • распределительные коллекторы в соответствии со схемой подключения;
  • декоративные вставки для комплектов распределительных коллекторов и соделинения панелей;
  • крепежные направляющие;
  • комплект крепежа к потолку (заказывается отдельно) установленный на распределительных коллекторах воздухоспускной клапан 3/8”;
  • паспорт, инструкция по монтажу и эксплуатации.
подробнее...

V


450

/

3


4


RAL1015


IA
























Расположение коллекторов и тип подключения
IA - проходное
UA - U-образное
ZA - Z-образное
UUA - UU-образое


Цвет панели
по-умолчанию RAL 9016 (белый)


Длина [мм]
любая


Количество труб в панели


Габаритные размеры
Ширина [мм]
300, 450, 600, 750,
900, 1050, 1200мм.


Серия
Velum
