FassadenKlima
Вентили на подающую линию DN15, G3/4" | Вентили на обратную линию DN15, G 3/4" | ![Вентили на подающую линию DN15, G3/4\\" тип 701303 осевой](_mod_files/ce_images/glasskon/701303-291216.png "Вентили на подающую линию DN15, G3/4\\" тип 701303 осевой")
тип 701303
осевой |
тип 701311
прямой | Вентили на подающую линию DN15, G3/4”, с
защитным колпачком, в латунном корпусе, с нержавеющим стальным шпинделем
и двойным концевым уплотнением, для двухтрубных систем отопления,
kvs=1.35, для однотрубных систем отопления, kvs=1.8. Используются для
конвекторов с подключением “сбоку” без встроенного вентиля. типа 701303 Макс. рабочая температура 120 °CМакс. рабочее давление 10 бар | Вентиль
запорный DN15, 1/2", с предварительной настройкой расхода теплоносителя
через конвектор, предоставляет возможность демонтажа теплообменника без
опорожнения всей системы. Макс. рабочая температура 120 °CМакс. рабочее давление 10 бар |
Термоэлектрический сервопривод ~220В | Головка ручного привода |
тип 702361 |
тип 702301 | Термоэлектрический
сервопривод для монтажа на термостатический вентиль конвектора,
резьбовое соединение M 30 x 1.5. Подключается к настенному регулятору
тип 703402, 703403 или к встроенному блоку регулирования. Имеет
индикатор вкл/выкл. Напряжение питания ~ 230 B ± 10 ВПусковой ток 0,25 АТок потребления 0,011 АКласс защиты IP 54Диапазон рабочих температур - 5..+ 50 °CДлина кабеля 0,8 мЦвет корпуса белый | Головка
ручного привода для монтажа на термостатический вентиль конвектора,
резьбовое соединение M 30 x 1.5. Для ручного регулирования тепловой
мощности конвектора. Цвет корпуса белый
|
Термостат с дистанционным управлением | тип 702311 | Термостат
с жидкостным датчиком для монтажа на термостатический вентиль,
резьбовое соединение M 30 x 1.5, настенного монтажа, с защитой от
замерзания теплоносителя до 6 °C. Диапазон регулировочных температур 7...28 °CЦвет корпуса белыйДлина капиллярной трубки 5 м |
|

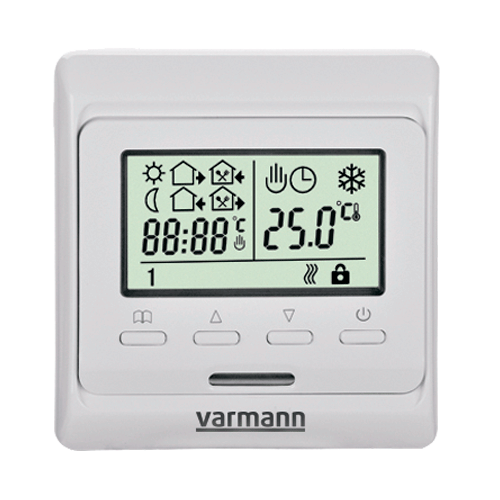

Настенный регулятор Varmann Vartronic |
тип 703402 |
тип 703403 |
Настенный
электронный регулятор используется в сочетании с сетью
термоэлектрических сервоприводов (тип 702361) для регулирования воздуха
в помещении конвекторами с естественной конвекцией. Напряжение питания ~230 BДиапазон регулировочных температур 7...50 °CЦвет корпуса белый
|
|
|
FKS
|
|
135
|
|
55
|
|
2355
|
|
RAL9006
|
|
ES
|
|
Серия
FassadenKlima
|
|
|
|
|
|
|
|
|
Габаритные
размеры
Глубина, мм
65, 90, 110, 135
|
|
|
|
Высота,
мм
55 (для серии «Стандарт»)
90 (для
серии «Комфорт»
|
|
|
|
Длина,
мм
может быть любой
|
|
|
|
Тип
покрытия
без
обозначения — корпус без покрытия
RAL
— цвет
окраски по палитре RAL
|
|
|
|
Тип
металла корпуса
без обозначения — корпус из оцинкованной
стали
ES— корпус из нержавеющей
стали А2
|
подробнее...
серия "Стандарт"

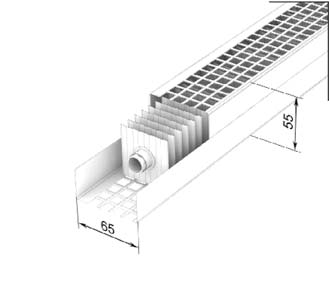

Тип FKS 65.55Ширина системы FassadenKlima, мм – 65
Высота системы FassadenKlima, мм – 55
Длина системы FassadenKlima, мм –- любая
Ширина конвектора, мм – 50
Высота конвектора, мм – 50
Тип подключения теплоносителя – G 3/4" проходное
Трубный коллектор – отсутствует
Теплопроизводительность FassadenKlima тип FKS 65.55
|
Температура теплонос-ля, °C
|
Температура
окружающего
воздуха, °C
|
Теплопроизводительность
погонного метра
системы фасадного
обогрева, Вт/м
|
|
PWW 90/70
|
14
|
294
|
|
16
|
281
|
|
18
|
268
|
|
20
|
255
|
|
PWW 75/65
|
14
|
233
|
|
16
|
221
|
|
18
|
210
|
Тепловые мощности измерены в соответствии с нормами EAN 442
при комнатной температуре 20 °C и температуре теплоносителя PWW 75/65
Стоимость FassadenKlima тип FKS 65.55
|
Тип цвета, фактуры корпуса
|
Основная стоимость, €.
|
Стоимость за погонный метр
, €.
|
|
цвет по RAL 9016 (белый)
|
38,8
|
55,5
|
|
любой другой цвет по RAL
|
40,5
|
57,2
|

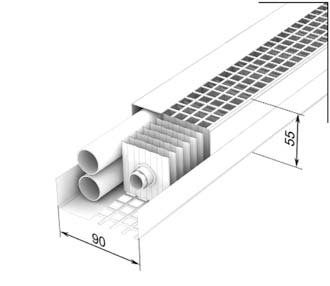

| Тип FKS 90.55Ширина системы FassadenKlima, мм – 90
Высота системы FassadenKlima, мм – 55
Длина системы FassadenKlima, мм –- любая
Ширина конвектора, мм – 50
Высота конвектора, мм – 50
Тип подключения теплоносителя – G 3/4" проходное
Трубный коллектор – есть, медная труба D22мм
Теплопроизводительность FassadenKlima тип FKS 90.55
|
Температура теплонос-ля, °C
|
Температура
окружающего
воздуха, °C
|
Теплопроизводительность
погонного метра
системы фасадного
обогрева, Вт/м
|
|
PWW 90/70
|
14
|
294
|
|
16
|
281
|
|
18
|
268
|
|
20
|
255
|
|
PWW 75/65
|
14
|
233
|
|
16
|
221
|
|
18
|
210
|
|
20
|
201
|
Тепловые мощности измерены в соответствии с нормами EAN 442
при комнатной температуре 20 °C и температуре теплоносителя PWW 75/65
Стоимость FassadenKlima тип FKS 90.55
|
Тип цвета, фактуры корпуса
|
Основная стоимость, €.
|
Стоимость за погонный метр
, €.
|
|
цвет по RAL 9016 (белый)
|
41,1
|
62,5
|
|
любой другой цвет по RAL
|
43,2
|
65,2
|
|

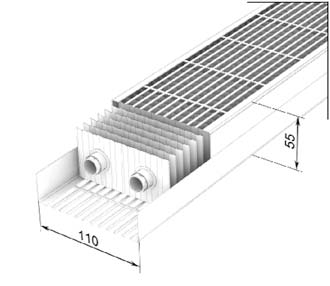

Тип FKS 110.55Ширина системы FassadenKlima, мм – 110
Высота системы FassadenKlima, мм – 55
Длина системы FassadenKlima, мм –- любая
Ширина конвектора, мм – 100
Высота конвектора, мм – 50
Тип подключения теплоносителя – G 3/4" проходное
Трубный коллектор – отсутствует
Теплопроизводительность FassadenKlima тип FKS 110.55
|
Температура теплонос-ля, °C
|
Температура
окружающего
воздуха, °C
|
Теплопроизводительность
погонного метра
системы фасадного
обогрева, Вт/м
|
|
PWW 90/70
|
14
|
484
|
|
16
|
462
|
|
18
|
440
|
|
20
|
418
|
|
PWW 75/65
|
14
|
381
|
|
16
|
360
|
|
18
|
340
|
|
20
|
322
|
Тепловые мощности измерены в соответствии с нормами EAN 442
при комнатной температуре 20 °C и температуре теплоносителя PWW 75/65
Стоимость FassadenKlima тип FKS 110.55
|
Тип цвета, фактуры корпуса
|
Основная стоимость, €.
|
Стоимость за погонный метр
, €.
|
|
цвет по RAL 9016 (белый)
|
44,2
|
61,5
|
|
любой другой цвет по RAL
|
46,3
|
64,2
|

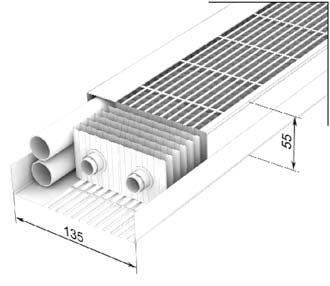

| Тип FKS 135.55Ширина системы FassadenKlima, мм – 135
Высота системы FassadenKlima, мм – 55
Длина системы FassadenKlima, мм –- любая
Ширина конвектора, мм – 100
Высота конвектора, мм – 50
Тип подключения теплоносителя – G 3/4" проходное
Трубный коллектор – есть, медная труба D22мм
Теплопроизводительность FassadenKlima тип FKS 135.55
|
Температура теплонос-ля, °C
|
Температура
окружающего
воздуха, °C
|
Теплопроизводительность
погонного метра
системы фасадного
обогрева, Вт/м
|
|
PWW 90/70
|
14
|
490
|
|
16
|
467
|
|
18
|
445
|
|
20
|
423
|
|
PWW 75/65
|
14
|
385
|
|
16
|
385
|
|
18
|
365
|
|
20
|
326
|
Тепловые мощности измерены в соответствии с нормами EAN 442
при комнатной температуре 20 °C и температуре теплоносителя PWW 75/65
Стоимость FassadenKlima тип FKS 135.55
|
Тип цвета, фактуры корпуса
|
Основная стоимость, €.
|
Стоимость за погонный метр
, €.
|
|
цвет по RAL 9016 (белый)
|
45,4
|
71,7
|
|
любой другой цвет по RAL
|
47,5
|
75,5
|
|
Комплект поставки
Собранная, готовая к монтажу системы
фасадного обогрева серии "Стандарт"
включает в себя:
корпус из оцинкованной
стали, покрытый износостойким порошковым
покрытием
быстросъемный
теплообменник, покрытый матовым черным
лаком с соединением "евроконус"
G 3/4"
трубный медный
коллектор с фиттингами для подключения
арматуры (только тип FKS 90.55, 135.55)
комплект крепежа
воздухоспускной клапан 3/8 "
При заказе необходимо указать
геометрические
размеры системы фасадного обогрева
(габаритная ширина, высота, глубина)
или тип прибора
теплотехнические
характеристики (тепловая мощность при
температурах подающей-обратной линии
теплоносителя, температура окружающего
воздуха)
цвет корпуса
способ регулирования тепловой
мощности системы фасадного обогрева
(ручной, термостатом с выносным датчиком,
термостатом с термоэлектрическим
сервоприводом).
Серия "Комфорт"

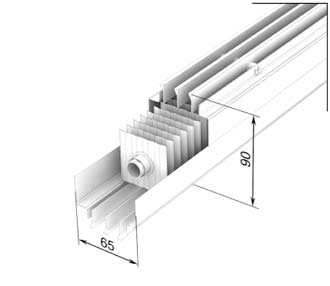

Тип FKK 65.90 Ширина системы
FassadenKlima, мм — 65
Высота системы FassadenKlima, мм — 90
Длина системы
FassadenKlima, мм — любая
Ширина конвектора, мм — 50
Высота конвектора, мм — 50
Тип подключения теплоносителя — G 3/4"
проходное
Трубный коллектор — отсутствует
Теплопроизводительность FassadenKlima тип FKK 65.90
|
Температура теплонос-ля, °C
|
Температура
окружающего
воздуха, °C
|
Теплопроизводительность
погонного метра
системы фасадного
обогрева, Вт/м
|
|
PWW 90/70
|
14
|
294
|
|
16
|
281
|
|
18
|
268
|
|
20
|
255
|
|
PWW 75/65
|
14
|
233
|
|
16
|
221
|
|
18
|
210
|
|
20
|
199
|
Тепловые мощности измерены в соответствии
с нормами EAN 442
при комнатной температуре
20 °C и температуре теплоносителя PWW 75/65 Стоимость FassadenKlima тип FKK 65.90
|
Тип цвета, фактуры корпуса
|
Основная стоимость, €.
|
Стоимость за погонный метр
, €.
|
|
цвет по RAL 9016 (белый)
|
69,5
|
108,0
|
|
любой другой цвет по RAL
|
73,3
|
113,5
|
|

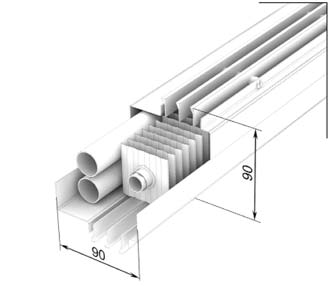

Тип FKK 90.90 Ширина системы
FassadenKlima, мм — 90
Высота системы FassadenKlima, мм — 90
Длина системы
FassadenKlima, мм — любая
Ширина конвектора, мм — 50
Высота конвектора, мм — 50
Тип подключения теплоносителя — G 3/4"
проходное
Трубный коллектор — есть, медная труба D22мм
Теплопроизводительность FassadenKlima тип FKK 90.90
|
Температура теплонос-ля, °C
|
Температура
окружающего
воздуха, °C
|
Теплопроизводительность
погонного метра
системы фасадного
обогрева, Вт/м
|
|
PWW 90/70
|
14
|
294
|
|
16
|
281
|
|
18
|
268
|
|
20
|
255
|
|
PWW 75/65
|
14
|
233
|
|
16
|
221
|
|
18
|
210
|
|
20
|
201
|
Тепловые мощности измерены в соответствии
с нормами EAN 442
при комнатной температуре
20 °C и температуре теплоносителя PWW 75/65 Стоимость FassadenKlima тип FKK 90.55
|
Тип цвета, фактуры корпуса
|
Основная стоимость, €.
|
Стоимость за погонный метр
, €.
|
|
цвет по RAL 9016 (белый)
|
72,8
|
107,8
|
|
любой другой цвет по RAL
|
76,3
|
113,4
|

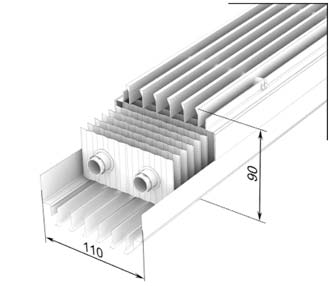

| Тип FKK 110.90 Ширина системы
FassadenKlima, мм — 110
Высота системы FassadenKlima, мм — 90
Длина системы
FassadenKlima, мм — любая
Ширина конвектора, мм — 100
Высота конвектора, мм — 50
Тип подключения теплоносителя — G 3/4"
проходное
Трубный коллектор — отсутствует
Теплопроизводительность FassadenKlima тип FKK 110.90
|
Температура теплонос-ля, °C
|
Температура
окружающего
воздуха, °C
|
Теплопроизводительность
погонного метра
системы фасадного
обогрева, Вт/м
|
|
PWW 90/70
|
14
|
484
|
|
16
|
462
|
|
18
|
440
|
|
20
|
418
|
|
PWW 75/65
|
14
|
381
|
|
16
|
360
|
|
18
|
340
|
|
20
|
322
|
Тепловые мощности измерены в соответствии
с нормами EAN 442
при комнатной температуре
20 °C и температуре теплоносителя PWW 75/65
Стоимость FassadenKlima тип FKK 110.90
|
Тип цвета, фактуры корпуса
|
Основная стоимость, €.
|
Стоимость за погонный метр
, €.
|
|
цвет по RAL 9016 (белый)
|
92,4
|
128,1
|
|
любой другой цвет по RAL
|
97,3
|
134,4
|

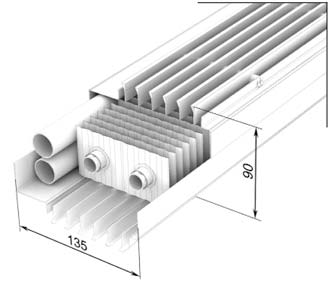

| Тип FKK 135.90 Ширина системы
FassadenKlima, мм — 135
Высота системы FassadenKlima, мм — 90
Длина системы
FassadenKlima, мм — любая
Ширина конвектора, мм — 100
Высота конвектора, мм — 50
Тип подключения теплоносителя — G 3/4"
проходное
Трубный коллектор — есть, медная труба D22мм Теплопроизводительность FassadenKlima тип FKK 135.90
|
Температура теплонос-ля, °C
|
Температура
окружающего
воздуха, °C
|
Теплопроизводительность
погонного метра
системы фасадного
обогрева, Вт/м
|
|
PWW 90/70
|
14
|
490
|
|
16
|
467
|
|
18
|
445
|
|
20
|
423
|
|
PWW 75/65
|
14
|
385
|
|
16
|
385
|
|
18
|
365
|
|
20
|
326
|
Тепловые мощности измерены в соответствии
с нормами EAN 442
при комнатной температуре
20 °C и температуре теплоносителя PWW 75/65
Стоимость FassadenKlima тип FKK 135.90
|
Тип цвета, фактуры корпуса
|
Основная стоимость, €.
|
Стоимость за погонный метр
, €.
|
|
цвет по RAL 9016 (белый)
|
97,6
|
150,4
|
|
любой другой цвет по RAL
|
101,9
|
157,9
|
|
Комплект поставки
Собранная, готовая к монтажу системы фасадного обогрева серии "Комфорт" включает в себя:
- корпус из оцинкованной стали, покрытый износостойким порошковым покрытием
- быстросъемный теплообменник, покрытый матовым черным лаком с соединением "евроконус" G 3/4"
- трубный медный коллектор с фиттингами для подключения арматуры (только тип FKK 90.90, 135.90)
- комплект крепежа
- воздухоспускной клапан 3/8 "
При заказе необходимо указать
- геометрические размеры системы фасадного обогрева (габаритная ширина, высота, глубина) или тип прибора
- теплотехнические характеристики (тепловая мощность при температурах
подающей-обратной линии теплоносителя, температура окружающего воздуха)
- цвет корпуса
- способ регулирования тепловой мощности системы фасадного обогрева
(ручной, термостатом с выносным датчиком, термостатом с
термоэлектрическим сервоприводом).
|

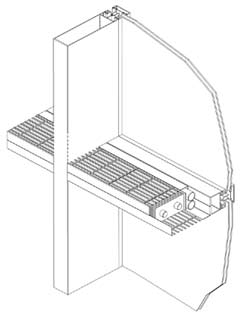

Исполнение системы фасадного
обогрева "заподлицо" с
ригельно-стоечной фасадной системой.
|
|

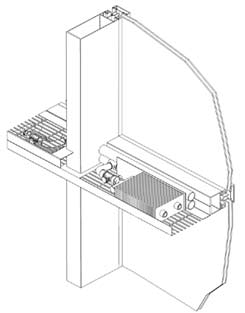

Монтаж системы фасадного
обогрева непосредственно на стойки
фасада без использования ригелей.
|
|

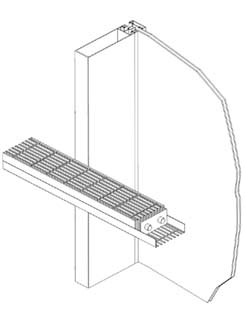

Исполнение системы фасадного
обогрева с П-образным вырезом для
прохода через стойку фасада.
|
|
|
|
|
|
|
подробнее...
Два дизайна системы
фасадного обогрева Varmann FassadenKlima серия
“Стандарт” корпус с перфорированной
крышкой для подачи и забора воздуха;
серия “Комфорт” корпус с линейной
алюминиевой решёткой, окрашенной в
цвет корпуса.
Перфорация крышки
для серии “Стандарт” может быть выбрана
по желанию заказчика (квадрат,
прямоугольник, круг, овал).
Небольшая высота
FassadenKlima 55 мм (для серии “Стандарт”)
позволяет вписать систему фасадного
обогрева в стоячно ригельную систему
фасада без ущерба для её внешнего вида.
Все детали фасадного
обогрева выполнены из высококачественной
листовой оцинкованной стали (под заказ
из нержавеющей стали), алюминиевого
профиля, окрашены износостойким
порошковым напылением в цвет по палитре
RAL.
Использование для
изготовления теплообменника таких
высококачественных материалов, как
медь и алюминий, гарантирует высокую
стойкость к коррозии и долговечность
в эксплуатации.
Теплообменник имеет
уникальное профилированное оребрение,
что повышает эффективность по сравнению
с простым оребрением на 32%.
Возможен заказ
системы фасадного обогрева любой длины
без дополнительной наценки цена
калькулируется пропорционально длине.
Легкоразборная
конструкция системы фасадного обогрева
удобна для монтажа и обслуживания.
|
2021. Varmann-msk.ru Все права защищены
